Как выбрать автоматический выключатель для квартиры?

При прокладке бытовой или промышленной электрической сети обязательным условием является монтаж автоматического выключателя. Прибор защищает электропроводку от возгорания, короткого замыкания, а пользователя от поражения током. Устройство имеет простую конструкцию, поэтому не вызывает сложностей установки и дальнейшей эксплуатации.

Назначение

Основной функционал автомата – предупреждение перегрева кабельной трассы. Электрическая линия рассчитана на определенную пропускную способность. Если проходящее напряжение превышает номинальную отметку, проводка начинает нагреваться. При достижении критической температуры повышается риск оплавления изоляционного слоя с последующим возгоранием.

Второй, но не менее важный, показатель значимости – защита дома от короткого замыкания. При нарушении целостности проводов или изоляции возникает дисбаланс входящего и исходящего потока. Разница между этими двумя показателями сохраняется до момента подключения стороннего проводника. Самый распространенный пример – удар током пользователя, случайно коснувшегося корпуса стиральной машины.

В обоих случаях автоматический выключатель обесточивает сеть, предупреждая негативные последствия.

Важно! Прибор не исключает поражение человека током. При срабатывании «проводнику» передается остаточное напряжение, не угрожающее жизни и здоровью.

Виды

Основным критерием классификации приборов выступает количество полюсов. Это контакты, предназначенные для вывода отдельной электрической цепи. На основании количества парных контактов определяется производительность оборудования по подключенным линиям и номинальному напряжению.

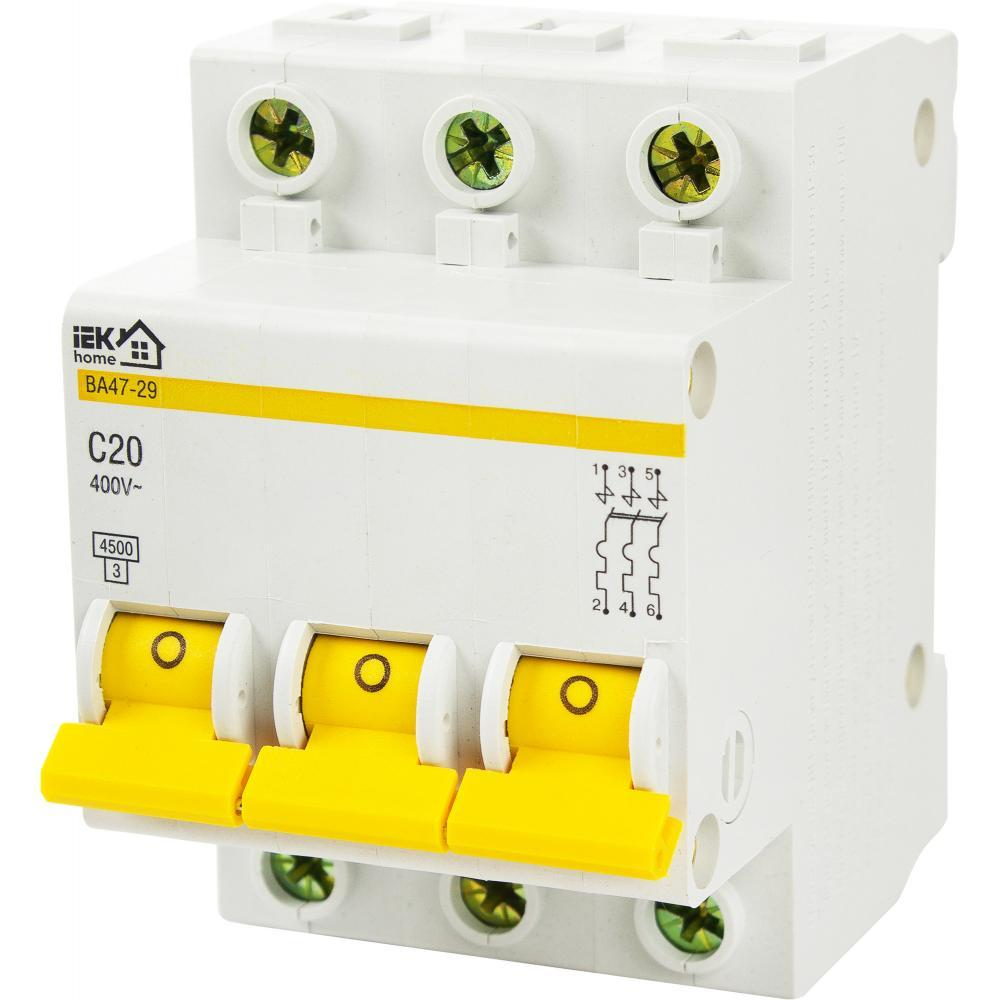

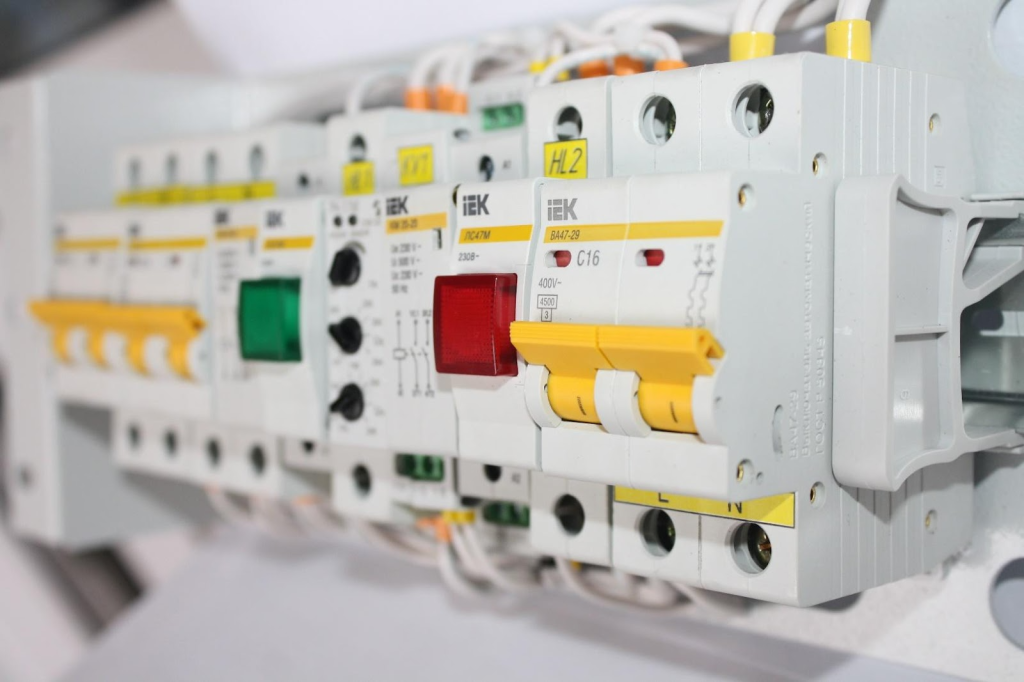

1. Однополюсные автоматы. Оснащены двумя клеммами – вход и выход фазы. Предназначены для бытовых сетей (розетки, источники освещения), напряжением 220 V.

2. Двухполюсные автоматы. Имеют две пары контактов. Используются для обслуживания двух автономных линий (отдельно розетки и осветительные приборы) или одной с одновременным отключением фазы и ноля. Рассчитаны на сети 220 V. Включаются вручную, выключаются механически или автоматически.

3. Трехполюсные. Разработаны для снабжения трехфазных магистралей. Преимущественно используются в промышленности для оснащения заводских установок. Сопровождаются ручной, автоматической системой отключения.

4. Четырехполюсные. Разработаны модели с расцепителем одной, нескольких или сразу всех фаз. Адаптированы для трехфазных линий с переменным током. Предназначены для обслуживания трасс, рассчитанных на подключение оборудования (например, строительный инструмент).

Далее рассматривается порог чувствительности. Подразумевается токовая нагрузка, при которой срабатывает механизм обесточивания линии. Показатель имеет широкий диапазон – 6,3-160 А. Чем меньше значение, тем выше чувствительность. Отдельной группой выделены электроприборы с номинальным порогом 1000-2600 А. Такие вариации рассчитаны на сверхмощные производственные станции. В бытовых условиях подобные нагрузки не встречаются.

Порог рассчитывается умножением вольт на амперы. Например, к домашней сети 220 V подключается автоматический выключатель 10 А. Следуя формуле, получаем номинальную отметку 2200 Вт. Такая линия выдержит одновременную работу нескольких приборов (кондиционер, холодильник, бойлер, печь и прочее). Однако если суммарное значение подключенных устройств превышает допустимую отметку, автомат обесточит сеть.

При необходимости задействования всех потребителей потребуется более мощное устройство. Например, автоматический выключатель на 25 А или 32 А при условии, что сечение кабеля рассчитано на такую нагрузку.

Особенности

Прибор состоит из нескольких элементов:

1. Система подвижных и статичных контактов. В замкнутом положении обеспечивается стабильное движение тока. Когда система размыкается, образуется «воздушный карман», блокирующий передачу напряжения.

2. Расцепитель. Контролирует номинальные показатели сети. Срабатывает при отклонении от рабочих нагрузок.

3. Дугогасительный блок. Предназначен для нейтрализации электрической дуги, которая формируется в момент отключения системы контактов с сохранением критической токовой нагрузки. Устройство позволяет эксплуатировать прибор в аварийном режиме без риска повреждения контакторов.

4. Блок управления. Контролирует положение контактов автоматически или вручную. Для механического переключения на лицевой стороне корпуса устанавливается специальный рычаг.

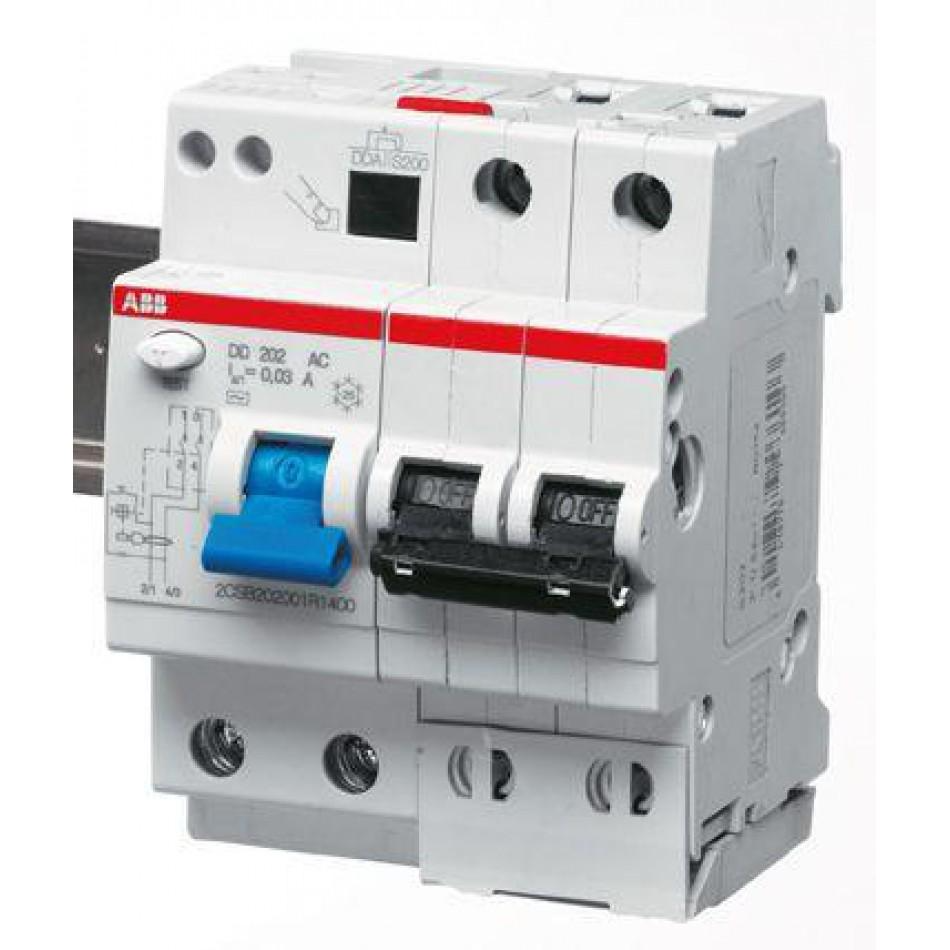

Дополнительно конструкция может оснащаться модулем дифференциальной защиты, обеспечивающим быстрое обесточивание сети при обнаружении утечки тока. Повышает уровень пожарной безопасности.

Выбор

При выборе подходящей модели учитывается множество критериев, которые комплексно обеспечивают безопасность дома, квартиры или предприятия. В число основных правил входят:

1. Параметры сети. Номинальное напряжение, количество фаз, тип тока (постоянный, переменный), частота переменного тока.

2. Мощность. Подразумевается суммарное количество одновременно подключенных приборов. При дробных значениях округление осуществляется в большую сторону от рабочего напряжения.

3. Ток КЗ. Рассматривается автомат, реагирующий на токи короткого замыкания, значительно превышающие номинальные.

4. Функционал. Для чего устанавливается прибор – предотвращение токовых перегрузок, контроль КЗ или комплексная защита дома. От этого зависит характер расцепителя (тепловой, электромагнитный, комбинированный).

5. Вид корпуса. Для бытовых нужд оптимальна модульная система, для промышленных – силовая, отключающая высокие токовые нагрузки КЗ.

6. Монтаж. Оборудование устанавливается двумя способами – на рейку или болтовым соединением.

7. Задержка срабатывания. Подразумевается интервал, при котором прибор не реагирует на пусковые токи. Допустимое превышение в 3-5 раз маркируется буквой «В», 5-10 – «С», свыше 10 – «D».

Также выключатель должен иметь систему тестовой проверки работоспособности. Не реже, чем раз в месяц, надо принудительно запускать механизм нажатием кнопки. Как минимум это требуется для проверки исправности прибора.

Ошибки

Визуально автоматические выключатели не имеют различий, поэтому пользователи выбирают рандомную модель, основываясь на общих представлениях о действии изделия. Такая оплошность приводит к ряду проблем:

1. Ложное срабатывание. Возникает, если мощность выключателя меньше номинальной. Даже банальное включение света будет сопровождаться активацией защиты, более известной как «выбивание пробок».

2. Пожарная опасность. Возникает при большой мощности устройства, сильно превышающей номинальную. Такая разница провоцирует оплавление проводки до того, как сработает расцепитель. В связи с этим, не нужно использовать автоматический выключатель 40 А для маломощностной линии. Прибор не заметит перегрузок, провоцирующих возгорание трассы.

Таким образом, некорректно подобранный прибор доставит массу неудобств, а во втором случае не защитит дом от пожара. Чтобы этого не произошло, необходимо детально изучать характеристики электрической сети на этапе выбора выключателя. Если вопрос вызывает сложности, уместно обратиться к профильному специалисту, который проведет точные расчеты и подберет устройство, подходящее под конкретные условия эксплуатации.
