Как правильно выбрать кабельную муфту?

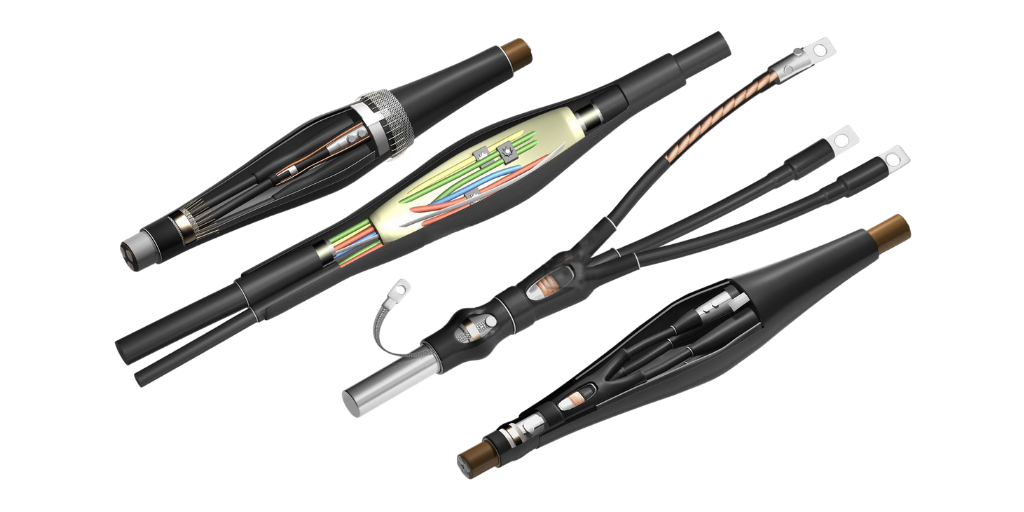

Кабельная муфта – набор деталей, предназначенных для соединения проводников в электрической сети. Применяется при прокладке магистрали и подключении оборудования к линии электропередач. Основная функция – защита мест стыковки проводов от механических повреждений, влаги, загрязнений.

Преимущества

Востребованность комплекта обусловлена характеристиками:

1. Длительный эксплуатационный период. В среднем крепеж служит 30 лет без потери исходных свойств.

2. Простота монтажа. С задачей справится человек без профильного опыта.

3. Инертность к негативному воздействию окружающей среды и агрессивным структурам.

4. Стойкость к ультрафиолету.

5. Универсальность. Набор подходит для разных способов монтажа кабельной трассы с проводами разного сечения.

Изоляционные муфты пригодны для решения бытовых и промышленных задач. Используются как временное или постоянное средство закрепления силовых/коммуникационных кабельных систем.

Классификация

За счет расширенного модельного ряда невозможно однозначно разделить приспособления по отдельным категориям. Однако существует несколько параметров, по которым можно провести условное группирование:

1. Назначение. Соединительные, переходные, ответвленные, стопорные (предназначены для высоковольтных сетей), концевые муфты.

2. Исполнение. Однофазные, трехфазные. Второй вариант рассчитан на многожильные проводники.

3. Материал. Чугун, свинец, латунь, эпоксидная смола. Отдельной группой выделяются термоусадочные модели, требующие предварительного нагрева. Считается самым распространенным способом соединения проводов.

4. Изоляция. Бумажная, пропитанная, ПВХ (пластмассовая), резиновая.

Независимо от конструктивных особенностей каждый формат изделий характеризуется повышенной прочностью, износостойкостью и корректностью работы при заданных условиях.

Виды

Видовое разделение базируется на классификации муфт по назначению:

1. Соединительные. Используются для надежного скрепления длинных магистралей. Разработаны разборные и неразборные модели, в которых строго соблюдается требование герметичности соединения. Сквозь защитную оболочку не должны поступать влага, пыль и загрязнения. Особенно важен момент при монтаже наружной кабельной трассы.

2. Концевые. Выступают своеобразной заглушкой, замыкающей сеть. Также применяется в разветвительных системах, где требуется разделение одного проводника на несколько независимых составляющих.

3. Стопорные. Устанавливаются на электрических сетях, напряжение которых превышает 110 кВ. Крепится гильзовым соединением. Также применяются в условиях повышенного гидростатического давления, вызванного значительной разницей кабельного уровня из-за большой протяженности.

4. Переходные. Промежуточный соединительный элемент для стыковки нескольких проводников разного сечения.

5. Ответвительные. Предназначены для изоляции мест разветвления провода на несколько направлений.

Если подбираются муфты холодного соединения, необходимо тщательно просчитывать диаметр сечения, особенно при стыковке проводов разных физических величин. Термоплавкие не нуждаются в предварительных расчетах. При нагреве деталь оплавляется до нужных размеров, плотно фиксируясь на кабельной линии.

Выбор

Большинство пользователей теряются в ассортименте соединительных муфт. Чтобы подобранный вариант полностью соответствовал поставленным задачам, рекомендовано придерживаться следующих правил:

1. Изучение модельного ряда в профильных интернет-магазинах и торговых площадках. Качественная продукция, допущенная к эксплуатации, поставляется вместе с сертификатом соответствия. Если продавец не может предоставить подтверждающую документацию, рекомендовано рассмотреть альтернативные варианты.

2. Место монтажа. Планируя проложить электросеть на улице, стоит рассматривать модели, в маркировке которых присутствует показатель устойчивости к ультрафиолету. При монтаже линии в здании ПВХ-защита не требуется. Здесь достаточно заводской фазной оболочки.

3. Напряжение. Технические требования к муфтам утверждены регламентом ГОСТ, поэтому фактические показатели трассы сравниваются со сводной таблицей, представленной в нормативной документации.

4. Подземная прокладка. Необходимо применение заземленных муфт с высокими прочностными характеристиками. Помечается наличием бронированного слоя.

5. Вид кабеля. От него зависит комплектация кабельной муфты, обеспечивающая надежную защиту магистрали в конкретных условиях эксплуатации.

Для удобства поиска каждое изделие помечено специальным обозначением. Буквенно-числовой код указывает на состав муфты, назначение и требования к монтажу.

Для повышения скорости проведения работ эффективны следующие действия:

1. Применение болтового соединения. По надежности не уступает опрессовке. Профильный инвентарь не требуется.

2. Использование профильного инструмента. Ножницы, приспособления для съема колпачков, наконечников, горелка. Не рекомендуется задействовать подручные приспособления.

Основной критерий быстрого и качественного проведения работ – применение комплекта, прошедшего тестовые испытания (подтверждается документально). В связи с этим, перед покупкой обязательно запрашивать сертификат.

Техника безопасности

Закрепить кабельную муфту на токопроводящем проводе достаточно просто. Однако ошибочный порядок действий может привести к травмированию. Чтобы избежать неприятных ситуаций, необходимо придерживаться установленных правил безопасности:

1. Проведение работ специалистом. Монтаж и техническое обслуживание промышленных электрических трасс проводится профильным сотрудником, имеющим доступ к магистрали. В домашних условиях при прокладке бытовой упрощенной линии допустима самостоятельная укладка потребителем или с привлечением специалиста. Если монтаж вызывает сложности, уместно придерживаться второго варианта.

2. Проверка соответствия комплектации. Характеристики муфты, указанные на этикетке, и технические параметры кабеля должны совпадать.

3. Слежка за качеством сборки. Не перегревать термоусадочные детали, не перегибать жилы больше положенного, не торопиться. Спешка снижает качество работы, ухудшая герметичность, адгезию и прочность соединения.

4. Использовать индивидуальные средства защиты. Чтобы не получить удар током, нужно обесточить сеть. Если проводятся экстренные мероприятия по устранению аварийной ситуации (например, при обнаружении утечки тока), нужно надевать защитные, токонепроводящие перчатки.

Перед началом работ внимательно изучить инструкцию. Некоторые мастера игнорируют руководство производителя, прокладывая магистраль по привычному шаблону. Это приводит к тому, что остаются «лишние» детали, присутствие которых обязательно.
