Инструкция: как правильно крепить кабельные лотки?

При прокладке электрических сетей обязательным условием считается обеспечение защиты кабельной трассы от механических повреждений, агрессивных сред и иных неблагоприятных внешних факторов. Для этого используются специальные кабеленесущие системы, адаптированные под эксплуатацию в определенных условиях.

В нашем интернет-магазине можно купить проволочный лоток, перфорированный или монолитный высокого качества. Все представленные изделия произведены по стандартам ГОСТ, поэтому исключается несоответствие модели заданным характеристикам.

Виды

Классификация кабельных лотков проводится по нескольким показателям. В первую очередь рассматривается материал:

1. Металлические. Используются сплавы, инертные к коррозии.

2. Пластиковые. Огнестойкое полимерное соединение с высокими показателями прочности.

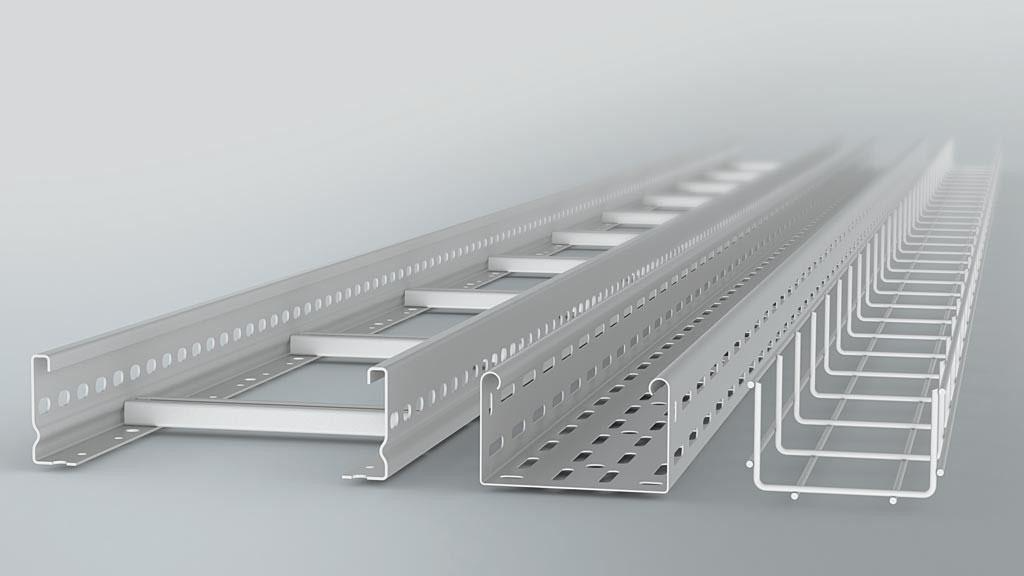

Следующим критерием выступает конфигурация модели:

1. Сплошные. Монолитный, герметичный короб, препятствующий попаданию внутрь влаги и загрязнений. Такая конструкция применяется для прокладки уличных магистралей или электросетей, размещенных в экстремальных условиях (например, скачки температур, загазованность, склонность к механическим повреждениям и прочее).

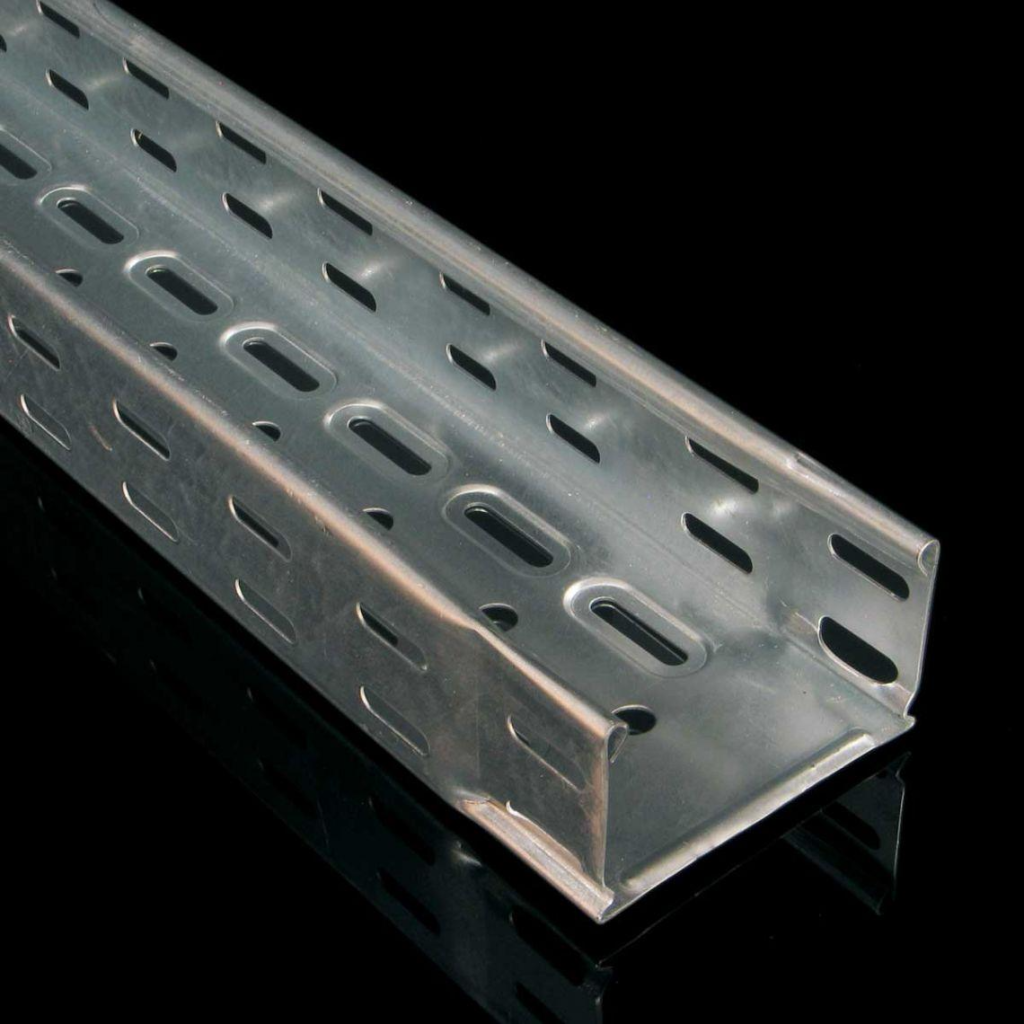

2. Лотки перфорированные. Отличаются от предыдущего варианта наличием сквозных отверстий по всей площади. Такая особенность обеспечивает естественную вентиляцию проводки, исключая перегрев работающей линии. Если планируется установить короб за пределами здания, лоток закрывается глухой крышкой, обеспечивающей герметичное соединение.

3. Проволочные. Представляют собой металлическую сетку, в которой размещаются проводники. Этот формат пригоден для эксплуатации внутри помещения с исключением риска повреждения. Бокс открытого типа адаптирован под все виды кабелей (включая лвс). Такая система обеспечивает свободный доступ к проводке, защищает от перегрева магистраль и надежно фиксирует трассу в заданном положении.

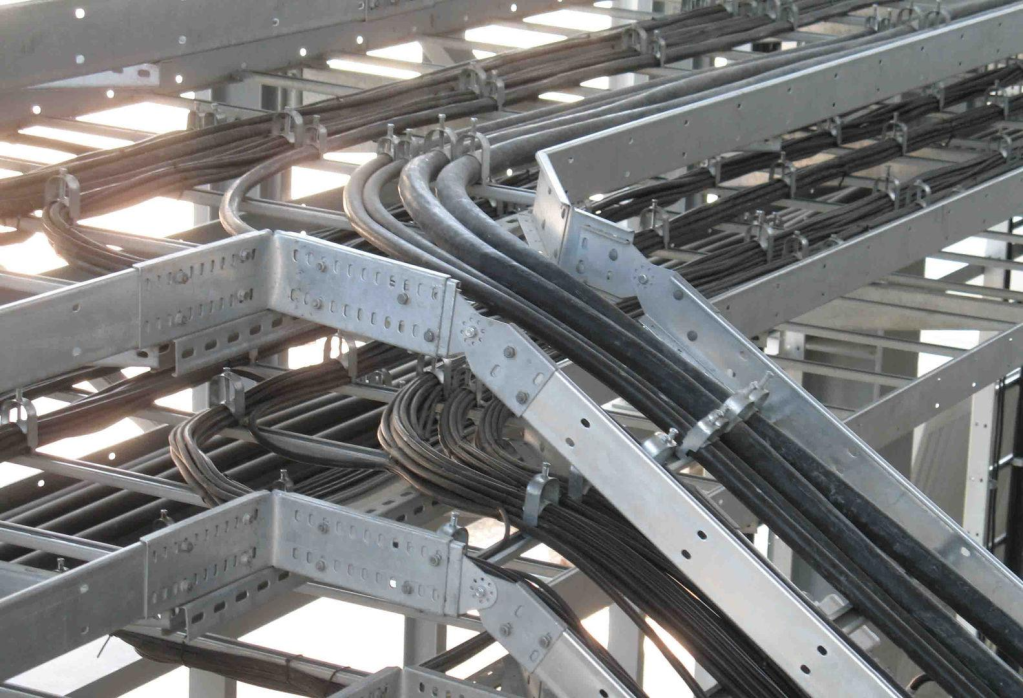

4. Лестничные. Конструкция визуально напоминает лестницу. Две параллельные балки или пластины через равный шаг соединяются поперечными перекладинами. Лоток используется для прокладки тяжелых протяженных трасс. Благодаря «перегородкам» осуществляется равномерное распределение массы, что исключает провисание линий электропередач.

Формат изделия зависит от условий эксплуатации и поставленных задач.

Техника крепления

Порядок монтажных работ определяется, исходя из типа поверхности, выбранной в качестве опоры. Среди общих правил выделено:

1. Суммарное напряжение всех проводов не должно превышать 1000 В.

2. Для эффективного охлаждения системы наполненность лотка должна составлять не более 50%. Особенно важен момент при укладке электрической сети в глухих, герметичных каналах с плохой естественной вентиляцией.

3. Если укладывается пучок проводов, внешний диаметр должен быть менее 10 см.

4. Заземление. При нарушении изоляционного слоя провод, контактируя с металлической поверхностью кабель-канала, повышает риск поражения пользователя током. Заземляющий контур исключает вывод скопившегося напряжения через сторонний проводник.

Свод правил регламентирован ГОСТ. Перед началом работ необходимо внимательно изучить положение.

Потолок

Этот метод применим к открытым электрическим сетям, уязвимым к механическим повреждениям. Потолочное крепление характерно для производственных цехов с большим количеством техники и персонала. Подвесные конструкции монтируются несколькими способами:

• профиль со стойкой;

• опора с кронштейном;

• С-образный подвес;

• перфолента;

• шпилька (отдельно или совместно со скобой);

• потолочная балка.

Кабельный канал прокладывается по утвержденной схеме в соответствии с инструкцией от производителя.

Справка! Обязательно сопоставлять вес трассы с грузоподъемностью крепежных элементов. Если общая масса электрических сетей превышает максимальную нагрузку, повышается риск провисания или обрушения конструкции.

Процедура укладки достаточно проста. Нужно разметить площадку, на выделенных точках закрепить опорные детали и проложить лотки ostec.

Пол

Самый простой и распространенный способ фиксации бытовой сети. В промышленных условиях техника применяется, если исключен риск повреждения магистрали оборудованием. Универсальным элементом выступает скоба кронштейн. Порядок действий следующий:

• разметить территорию по предварительно утвержденной схеме;

• обозначить места крепления опорных конструкций, зафиксировать;

• установить кабельные секции.

В большинстве случаев используется напольная модульная система. Ошибиться с правильностью укладки практически невозможно.

Стена

Лоток закрепляется на вертикальной поверхности при помощи полок (консоль, настенный кронштейн и прочее). Доступен монтаж напрямую к перегородке через стойку или профиль. Второй вариант наиболее долговечен. Такая конструкция позволяет создать многоуровневую инженерную систему с высокими прочностными показателями.

Здесь важным считается расчет грузоподъемности перегородки. Например, гипсокартонные стены выдерживают определенный вес. При его превышении полка деформируется, прогнется или «упадет».

Частые вопросы

Несмотря на простоту монтажных работ, у пользователей возникает ряд сопутствующих вопросов.

Как понять пригодность лотка к эксплуатации?

При выборе модели учитывается два основных критерия:

• физические особенности электрической сети;

• нормативы ГОСТ.

Изначально рассчитывается первый пункт и после сравнивается со вторым.

Можно ли укладывать несколько разных проводов в одном лотке?

Можно. Количество проводов рассчитывается по коэффициенту наполнения короба. Однако, если кабели разные по назначению, например, коммуникационные и силовые, рекомендовано использовать широкие конструкции от фирмы ДКС, оснащенные перегородками. Провода будут не только защищены от негативного внешнего воздействия, но и не будут контактировать между собой.

Что важно при выборе металлического лотка?

В первую очередь место установки. Если электрическая сеть прокладывается на улице или в условиях действия агрессивных сред, обязательным критерием считается стойкость к коррозии. Рекомендовано рассматривать сплавы, устойчивые к ржавчине.

Какой лоток самый надежный?

Показатель надежности рассчитывается из условий эксплуатации. Например, в идеальных условиях, где на проводку не оказывается негативное влияние, подойдет простая конструкция без специальных средств защиты. Если присутствует даже незначительная вероятность повреждения трассы, уместно рассматривать модели, чьи характеристики соответствуют техническим требованиям сети.

Как рассчитывать шаг «пролет» лестничного канала?

По весу электропроводки. Чем тяжелее магистраль, тем меньше расстояние между поперечными планками.

Зачем нужно заземление?

Заземляющий контур требуется для предотвращения поражения человека током при контакте оголенного провода с металлической коробкой.
