Параметры выбора и монтаж выключателя с датчиком движения
- Как это работает
- Преимущества и недостатки использования выключателей с ДД
- Выбор и монтаж выключателя с датчиком
- Технические характеристики выключателя и настройки
- Угол обзора
- Дальность
- Мощность приборов освещения
- Схемы подключения

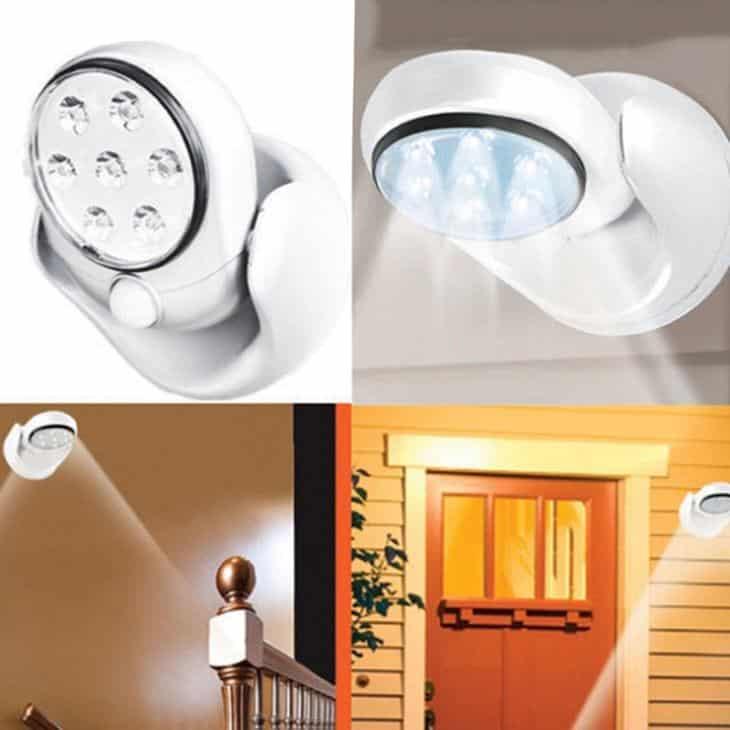

Современные технологические разработки существенно облегчают жизнь. Одним из таких устройств является выключатель, оснащенный датчиком движения. Свет выключается автоматически при прохождении человека. Как только в пределах видимости прибора наблюдается движение – свет загорается.
Как это работает
Работа датчика основана на улавливании ультразвуковых, инфракрасных или микроволн определенного диапазона. Вид изделия выбирается исходя из условий эксплуатации. Наибольшей точностью и минимальным числом ложных срабатываний обладают ДД с несколькими видами детекторов.
Устройства бывают пассивными и активными. Данный параметр определяется механизмом опознавания движений на подконтрольной территории. Работа активных моделей основана на излучении волновых сигналов с последующей их диагностикой и отражением. При изменении расстояния между датчиком и ближайшей преградой изменилось – происходит срабатывание. Пассивные реагируют на тепло человеческого тела. Конструкция некоторых изделий подразумевает совмещение функций активной и пассивной модели.
Устройство активных датчиков основано на ультразвуковых и радиоволнах. Их частота не слышна человеческому уху, однако питомцы обладают более острым слухом, поэтому они доставляют им дискомфорт. Во избежание беспокойного поведения домашних животных от ультразвуковых аппаратов стоит отказаться.
Преимущества и недостатки использования выключателей с ДД
Пользователи, использующие выключатели с ДД, отмечают следующие достоинства:
-
Сокращение расходов электричества. Выходя из помещения, нередко жильцы нередко забывают выключить свет. При наличии датчика движения для выключения человеку не нужно совершать никаких действий.
-
Удобство. Если обе руки заняты, приходится изловчиться, чтобы нажать на выключатель. С ДД такой необходимости нет.
-
Безопасность. Когда жильцов дома нет – свет выключен всегда.
К минусам относится:
-
если человек долго находится без движения, свет выключается автоматически даже при его присутствии;
-
без функции защиты от животных аппарат срабатывает на передвижение питомцев;
-
в процессе монтажа важно в точности следовать инструкции;
Выбор и монтаж выключателя с датчиком
Выключатели различаются по техническим параметрам и видам излучаемых волн. Выбор зависит от предполагаемых условий эксплуатации. Выпускаются несколько видов датчиков:
-
Инфракрасные. Охватывают большую площадь, стоят недорого. Сигнал подается при обнаружении тепла человеческого тела. При наличии в доме больших собак увеличивается частота ложного срабатывания.
-
Акустические. Устройство срабатывает при хлопке, скрипе, стуке. Относится к пассивному типу. Звук в жилом помещении может возникнуть по многим причинам. Данный вариант используется преимущественно в цокольных и подвальных помещениях, коридорах общественных зданий.
-
Микроволновые. Чувствительные модели оптимальны для охранной системы, поскольку способны улавливать колебания даже за пределами препятствия.
-
Ультразвуковые. Принцип срабатывания аналогичен микроволновому механизму. Однако ввиду особенностей не устанавливается в домах с животными.
Не имея достаточных навыков работы с электрическим оборудованием, высок риск неправильного монтажа. Если необходимые знания есть, монтаж осуществляется по следующему алгоритму:
-
Подготовка инструментов. В работе потребуется изолента, отвертка, отвертка – индикатор, кусачки, инструмент для зачистки проводов (стриппер).
-
С помощью тестера определить фазу на устройстве.
-
Отключить подачу электричества в щитке.
-
Демонтировать старый выключатель.
-
Включить электричество и определить фазу в гнезде.
-
Отключить ток, установить прибор согласно выбранной схеме.
-
Включить ток, провести тестирование.
Провода и клеммы для подключения входят в стандартную комплектацию датчика.
Технические характеристики выключателя и настройки
Кроме вида излучаемых волн, выключатели с ДД имеют разные технические характеристики. От них зависит эффективность и удобство использования.
Угол обзора
От этого параметра зависит радиус обхвата, в пределах движения которого датчик сработает. Показатели варьируются в пределах 90-360 градусов. Если к объекту есть несколько путей доступа, то необходим минимальный радиус в 180 градусов при монтаже на стену 360 градусов при установке на столбе.
Для комнаты или коридора с одной дверью достаточно охвата определенного сектора. Если входа два и более, то угол увеличивается минимум до 180. Лучший вариант – 360. Чем больше охват устройства, тем лучше. Однако цена широкоугольных изделий выше, поэтому при покупке стоит рассматривать их практичность.
При наличии вертикального угла обзора параметр подбирается в пределах зоны видимости среднего человеческого роста или членов семьи.
Дальность
На параметр влияет место монтажа. Для внутреннего выключателя максимального радиуса в 7 метров достаточно. Для освещения улицы или дворовой территории требуется большее расстояние действия. Но стоит учитывать, что слишком большой радиус повышает вероятность ложного срабатывания.
Мощность приборов освещения
Для каждого датчика предусмотрен максимальный уровень нагрузки. Перед приобретением необходимо посчитать мощность всех ламп, планируемых к подключению. Снизить затраты на оплату электричества и повышенную мощность аппаратуры можно с помощью газоразрядных, светодиодных и люминесцентных ламп.
На большинстве моделей доступны настройки:
-
Время. С его помощью устанавливается период, спустя который свет гаснет после покидания человеком угла обзора.
-
Если устройство обладает узким радиусом, показатель целесообразно установить на максимальное значение (10 минут).
-
Режим работы. Параметр регулируется путем проб и ошибок, чтобы минимизировать количество ложных включений, отрегулировать уровень яркости.
-
Чувствительность. Исходя из этой настройки, устройство будет реагировать на движение или температуру.
Схемы подключения
Подключение датчика движения с выключателем по схеме выполняется в соответствии с приложенным руководством от изготовителя. В качестве точки установки выбирается место, защищенное от внешних раздражителей. В идеале – потолок.
Внимание! Монтажными работами должен заниматься профессиональный электрик.
Список мест, где установка недопустима:
-
система вентиляции, радиатор, кондиционер;
-
высокие комнатные растения;
-
стеклянные перегородки;
-
крупные предметы мебели.
Воздушный поток, отражающая поверхность, габаритные вещи создают препятствия для работы датчика.
Для всех моделей предусмотрены аналогичные схемы монтажа, указанные в техническом паспорте. Их всего две:
-
Монтаж к лампе после выключателя. В этом случае подключение осуществляется напрямую к светильнику. Двужильный кабель от лампочки подсоединяют к датчику, а к нему присоединяется другой кабель с двумя жилами. При данной схеме прибор срабатывает только тогда, когда в его зоне видимости наблюдается движение и выключатель находится в положении «ВКЛ». Такой способ монтажа рекомендован для уличного или дворового освещения. Таким образом, сокращается расход проводов, а при переводе выключателя в режим «ВЫКЛ» исключается ложное срабатывание.
-
Параллельная выключателю установка. С помощью трехжильного кабеля прибор соединяется с выключателем и светильником. Данный способ позволяет регулировать реагирование датчика и режим работы. При выключателе в положении «ВКЛ» свет горит постоянно, «ВЫКЛ» – только при движении. Второй способ используется при установке ДД внутри помещения.
ДД помогает экономить энергию, время и силы, затрачиваемые на постоянное применение стандартного выключателя. Избежать разочарования и исключить ошибки можно, учитывая параметры при покупке и соблюдении технологии монтажа.
